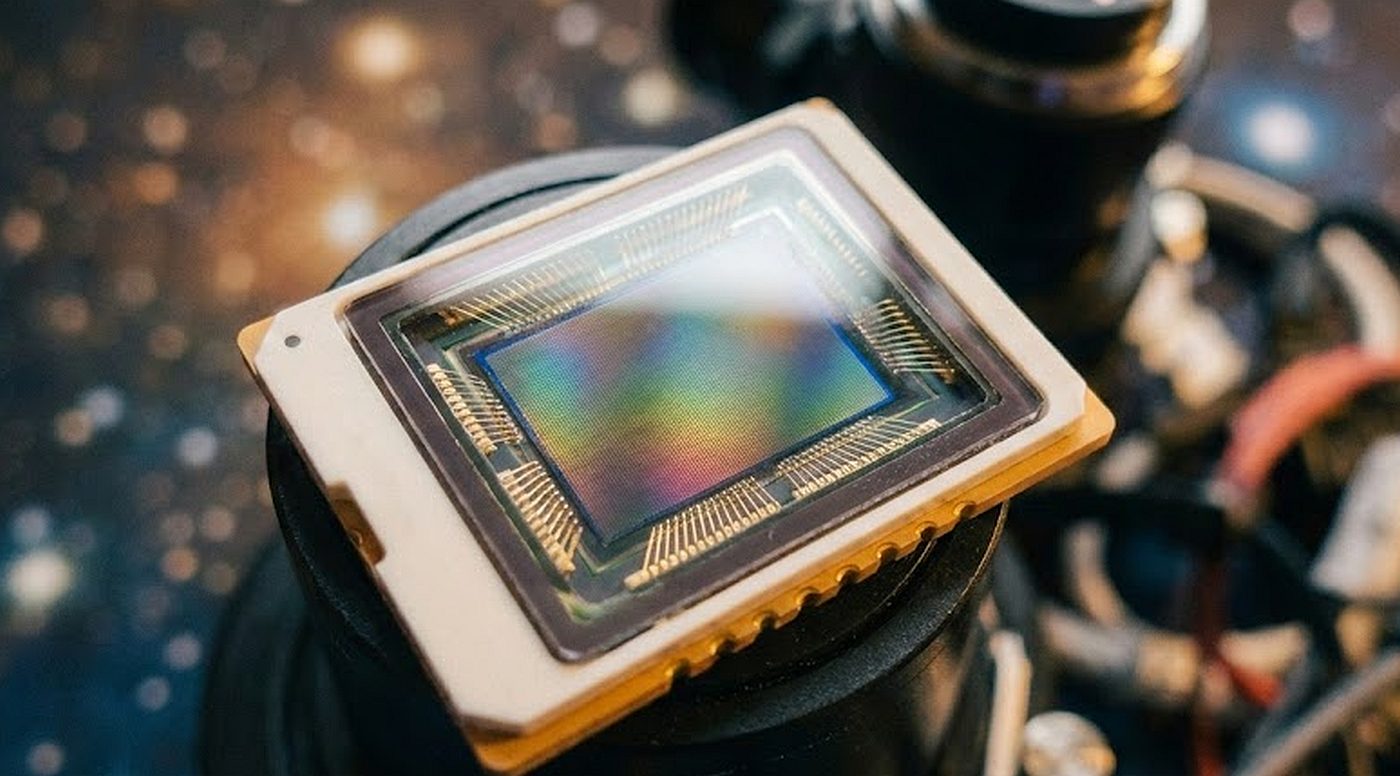

Sony Semiconductor Solutions: Die geheime Perle im Sony-Konzern

Sony Semiconductor Solutions: Strategische Analyse und Marktdossier

Die Architektur der visuellen Zukunft: Eine Einführung in das Ökosystem der Sony I&SS

In der globalen Technologielandschaft nimmt die Sparte Imaging & Sensing Solutions (I&SS) der Sony Group eine solitäre Stellung ein. Während das konsumentenseitige Markenimage von Sony oft durch Unterhaltungselektronik wie die PlayStation oder Bravia-Fernseher geprägt ist, bildet die Halbleitersparte das technologische Nervenzentrum, das die moderne mobile Kommunikation, die professionelle Bilderzeugung und zunehmend die autonome Mobilität ermöglicht.¹ Dieser Bericht analysiert die Entwicklung der Sparte über die letzten zwei Jahrzehnte, dekonstruiert ihre technologischen Alleinstellungsmerkmale und bewertet ihre strategische Positionierung in einem zunehmend von geopolitischen Spannungen und chinesischen Herausforderern geprägten Marktumfeld.

Die Bedeutung von I&SS für den Gesamtkonzern hat sich in den letzten 20 Jahren fundamental gewandelt. Was einst als interne Zulieferabteilung für Kameras und Camcorder begann, ist heute eine der profitabelsten Säulen der Sony Group, die oft über 15 % der operativen Gewinnmargen des Gesamtkonzerns generiert.² Die Sparte agiert heute als Sony Semiconductor Solutions Corporation (SSS), eine 2016 ausgegründete Einheit, die eine beispiellose vertikale Integration von Forschung, Design und Produktion verkörpert.¹

Finanzielle Evolution: Zwei Jahrzehnte Wachstum und Transformation (2005–2025)

Die wirtschaftliche Reise der I&SS-Sparte ist untrennbar mit dem Aufstieg des Smartphones und dem damit einhergehenden Niedergang der klassischen Kompaktkamera verbunden. In den frühen 2000er Jahren war Sony ein führender Anbieter von Charge-Coupled Device (CCD)-Sensoren, einer Technologie, die zwar exzellente Bildqualität lieferte, aber in Bezug auf Stromverbrauch und Auslesegeschwindigkeit limitiert war.¹ Die strategische Entscheidung, massiv in die CMOS-Technologie (Complementary Metal-Oxide-Semiconductor) zu investieren, legte den Grundstein für das Wachstum der letzten 20 Jahre.

Umsatz- und Gewinnentwicklung im historischen Kontext

In den Jahren um 2005 war die Halbleitersparte noch stark in die allgemeine Elektroniksparte integriert. Mit der Umstrukturierung unter Kazuo Hirai ab 2012 und der Implementierung der „One Sony“-Strategie wurde Imaging & Sensing als einer der drei Kernbereiche identifiziert, was zu einer erhöhten Transparenz in der Berichterstattung und massiven Kapitalinvestitionen führte.⁶

Die folgende Tabelle illustriert die finanzielle Dynamik der letzten zwei Jahrzehnte. Dabei ist zu beachten, dass die Segmentberichterstattung über die Jahre mehrfach angepasst wurde, um der wachsenden Bedeutung der Bildsensorik Rechnung zu tragen.

*Schätzwerte basierend auf aggregierten Elektronik- und Komponentendaten vor der separaten Segmentausweisung.

Der bemerkenswerte Anstieg des operativen Gewinns im Geschäftsjahr 2025 – prognostiziert auf 310 Milliarden Yen – resultiert primär aus einer Verschiebung des Produktmixes hin zu größeren Sensoren für mobile Endgeräte.¹¹ Kunden im High-End-Segment fragen verstärkt Sensoren nach, die eine höhere Wertschöpfung pro Einheit (Average Selling Price, ASP) ermöglichen. Dies kompensiert die stagnierenden Stückzahlen im globalen Smartphone-Markt.

Investitionszyklen und Kapitalallokation

Um die Marktführerschaft zu behaupten, hat Sony zwischen 2021 und 2023 etwa 930 Milliarden Yen in Sachanlagen investiert.¹ Diese Investitionen flossen vor allem in den Ausbau der Reinraumkapazitäten in Japan, um die steigende Nachfrage nach komplexen Schichtstrukturen zu bedienen. Die I&SS-Sparte zeichnet sich durch eine hohe F&E-Quote aus; im Geschäftsjahr 2025 wurden die Forschungs- und Entwicklungskosten für den Gesamtkonzern auf 734,6 Milliarden Yen beziffert, wobei ein signifikanter und wachsender Anteil auf die Bildsensorik entfällt.²

Technologische Alleinstellungsmerkmale: Die “Exmor”-Revolution

Sonys technologische Vorherrschaft basiert auf einer Serie von Innovationen, die oft Jahre vor dem Wettbewerb zur Marktreife geführt wurden. Das zentrale Markenversprechen „Exmor“ hat sich über mehrere Generationen von einer Rauschminderungsarchitektur zu einem Synonym für fortschrittliche Schicht-Sensorik entwickelt.¹³

Back-Illuminated CMOS (BSI)

Die erste fundamentale Neuerung war die Kommerzialisierung von Back-Illuminated-Sensoren (BSI) im Jahr 2009.¹ Bei traditionellen Front-Side-Illuminated-Sensoren (FSI) mussten die Photonen die metallischen Leiterbahnen passieren, bevor sie die lichtempfindlichen Photodioden erreichten. Sony kehrte diese Struktur um. Durch das „Back-Illumination“-Design wird das Licht direkt auf die Photodioden geleitet, was die Lichtausbeute drastisch erhöht und das Bildrauschen reduziert.⁹ Dies war der entscheidende Faktor, der es ermöglichte, immer kleinere Pixel in Smartphones zu verbauen, ohne die Bildqualität bei schlechten Lichtverhältnissen zu opfern.

Stacked CMOS: Das Stapeln von Intelligenz

2012 folgte der nächste Durchbruch: der weltweit erste Stacked CMOS Bildsensor.¹ Hierbei wird der Pixelabschnitt, der die Photodioden enthält, auf einen separaten Logikchip geschichtet. Beide Schichten sind durch winzige Durchkontaktierungen (Through-Silicon Vias, TSVs) oder modernere Cu-Cu (Kupfer-zu-Kupfer) Verbindungen direkt miteinander verknüpft.¹

Diese Architektur bietet drei entscheidende Vorteile:

1. Getrennte Optimierung: Die Pixelschicht kann auf Lichtempfindlichkeit optimiert werden, während die Logikschicht in einem fortschrittlicheren Halbleiterprozess gefertigt wird, um komplexe Signalverarbeitung zu ermöglichen.¹
2. Integrierter Speicher (DRAM): Sony integrierte eine dritte Schicht aus schnellem DRAM-Speicher direkt in den Stapel. Dies ermöglicht extrem hohe Auslesegeschwindigkeiten, die für Funktionen wie 960-fps-Zeitlupe oder die Eliminierung des Rolling-Shutter-Effekts bei schnellen Bewegungen notwendig sind.⁹
3. On-Chip KI: Moderne Sensoren wie die IMX500-Serie integrieren neuronale Prozessoren (NPU) direkt in die Logikschicht, wodurch Metadaten statt ganzer Bilder verarbeitet werden können – ein Meilenstein für den Datenschutz und die Energieeffizienz.¹

TRISTA: Die Zwei-Schicht-Transistor-Pixel-Technologie

Die neueste Innovation, die unter dem Namen „TRISTA“ vermarktet wird, separiert die Photodioden und die Pixel-Transistoren auf zwei unterschiedliche Substrate.² Traditionell teilten sich diese beiden Komponenten den Platz auf einer Ebene. Durch die Trennung kann die Fläche der Photodioden maximiert werden, was das Sättigungssignal etwa verdoppelt und den Dynamikumfang signifikant erweitert.¹⁶ Diese Technologie ist ein wesentlicher Treiber für das aktuelle Wachstum im High-End-Smartphone-Segment.

Produktionsstandorte: Das japanische Fertigungsnetzwerk

Sony verfolgt eine Strategie der „In-House“-Produktion für seine kritischen Sensor-Wafer. Dies erlaubt eine präzise Kontrolle über die Qualität und schützt geistiges Eigentum. Das Netzwerk der Sony Semiconductor Manufacturing Corporation konzentriert sich fast ausschließlich auf Japan, mit einer Ergänzung in Thailand für die Montage.²⁰

Die technologischen Zentren in Japan

Ein strategisches Schlüsselelement ist die Beteiligung an JASM (Japan Advanced Semiconductor Manufacturing), einem Joint Venture mit TSMC in Kumamoto.¹² Da Sonys Sensoren eine leistungsfähige Logikschicht benötigen, sichert sich Sony durch JASM eine stabile Versorgung mit 22nm- bis 28nm-Logik-Wafern, die für die Stapelung der Sensoren unerlässlich sind.¹²

Wettbewerbsfähigkeit und die chinesische Herausforderung

Sony kontrolliert aktuell etwa 53 % des weltweiten Bildsensormarktes (gemessen am Umsatz).¹ Der schärfste Verfolger ist Samsung mit einem Anteil von etwa 20 %, gefolgt von der chinesischen OmniVision (Will Semiconductor) mit etwa 10 %.²³

Die chinesische Konkurrenz: OmniVision, SmartSens und GalaxyCore

Chinesische Hersteller haben in den letzten fünf Jahren massiv an Boden gewonnen. Firmen wie OmniVision profitieren von der starken Nachfrage heimischer Smartphone-Marken wie Xiaomi, Oppo und Huawei, die aufgrund geopolitischer Risiken und US-Handelsbeschränkungen verstärkt auf lokale Zulieferer setzen.²²

• OmniVision: Hat sich erfolgreich im 50-Megapixel-Segment positioniert und bietet Sensoren wie den OV50H an, die in puncto Leistung bei attraktiveren Preisen mit Sonys Mittelklasse konkurrieren.²²
• SmartSens: Verzeichnete 2024 ein explosives Umsatzwachstum von über 105 %, getrieben durch Erfolge in den Bereichen Überwachung, Automotive und Low-End-Smartphones.²²
• GalaxyCore: Dominiert das Volumensegment der 2MP- bis 8MP-Sensoren und expandiert nun mit Single-Chip-High-Pixel-Technologien in den Bereich von 32MP und 50MP.²⁶

Sonys Verteidigungsstrategie

Sony begegnet dieser Herausforderung durch eine Flucht nach vorn in Richtung High-End. Während chinesische Firmen die „guten“ Mittelklasse-Sensoren liefern, bleibt Sony der unangefochtene Marktführer bei Sensoren mit einer Diagonale von 1 Zoll und komplexen gestapelten Architekturen.²⁷ Zudem nutzt Sony seine enorme Ertragsstärke aus dem Mobile-Geschäft, um massiv in den Automotive-Markt zu investieren, wo die Anforderungen an Zuverlässigkeit und Dynamikumfang deutlich höher sind als im Consumer-Bereich.²⁹

Das Sensor-Größen-Paradox: APS-C zwischen Smartphone und Kamera

In der Diskussion um Bildqualität spielt die Sensorgröße eine zentrale physikalische Rolle. Für Laien wird dies oft durch verwirrende Bezeichnungen wie „1-Zoll-Sensor“ in Smartphones verschleiert.

APS-C: Das Herz der semiprofessionellen Fotografie

Das APS-C-Format ist etwa halb so groß wie ein Vollformatsensor, aber um ein Vielfaches größer als Standard-Smartphone-Sensoren.³⁰

• Lichtausbeute: Ein APS-C-Sensor fängt physikalisch viel mehr Photonen ein als ein Smartphone-Sensor, was zu rauschärmeren Bildern und einer höheren Farbtreue führt, besonders bei Dämmerung.³²
• Freistellung: Die physische Größe ermöglicht eine geringe Schärfentiefe (Bokeh), die bei Smartphones meist nur durch Software simuliert werden kann.³⁰

Smartphones und die “1-Zoll”-Marke

Moderne Premium-Smartphones werben oft mit „1-Zoll-Typ“-Sensoren (wie dem IMX989). Hier ist Vorsicht geboten: Die Bezeichnung bezieht sich auf historische Video-Röhrenmaße und nicht auf die tatsächliche physikalische Diagonale der lichtempfindlichen Fläche.³¹

• Ein 1-Zoll-Typ-Sensor misst etwa 13,2 x 8,8 mm. Er hat damit nur etwa ein Drittel der Fläche eines echten APS-C-Sensors.³⁰
• Trotzdem ist dies ein gewaltiger Sprung für Smartphones und ermöglicht Bildqualitäten, die einfache Kompaktkameras bereits überflüssig gemacht haben.³⁵

Sony nutzt seine Expertise aus beiden Welten. Das Unternehmen produziert die APS-C-Sensoren für seine erfolgreiche Alpha-6000-Serie und beliefert gleichzeitig die gesamte Smartphone-Industrie mit den größten verfügbaren Mobil-Sensoren.¹⁹

Nischenmärkte: Astrofotografie und spezialisierte IMX-Chips

Ein Bereich, in dem Sony eine fast kultartige Verehrung genießt, ist die Astrofotografie. In diesem Feld werden keine Standardkameras verwendet, sondern spezialisierte, oft gekühlte Astrokameras, die auf Sony-IMX-Industriesensoren basieren.³⁸

Der Standard: IMX571 und IMX455

Sensoren wie der IMX571 (APS-C) und der IMX455 (Vollformat) haben die Astrofotografie revolutioniert.³⁹

• Quanteneffizienz (QE): Diese Sensoren erreichen QE-Werte von über 80 %, was bedeutet, dass 8 von 10 eintreffenden Photonen in ein elektrisches Signal umgewandelt werden.³⁸
• Niedriges Ausleserauschen: Das Rauschen ist so gering, dass selbst extrem schwache Nebelstrukturen nach langen Belichtungszeiten sichtbar werden.³⁸
• ISO-Invarianz: Fotografen können bei niedrigen ISO-Werten aufnehmen, um den maximalen Dynamikumfang der Sterne zu erhalten, und die Schatten später verlustfrei aufhellen.⁴⁰

Event-Based Vision (EVS) und LiDAR

Neben der Fotografie erschließt Sony industrielle Nischen.

• EVS (Event-Based Vision): Diese Sensoren (z. B. IMX636) reagieren asynchron nur auf Helligkeitsänderungen pro Pixel statt ganze Bilder aufzunehmen. Dies erlaubt die Erfassung von Bewegungen im Mikrosekundenbereich bei minimalem Stromverbrauch – ideal für die Überwachung von Hochgeschwindigkeits-Produktionslinien.⁴¹
• SPAD ToF: Für das autonome Fahren entwickelte Sony den IMX459, einen Sensor, der einzelne Photonen zählen kann (Single Photon Avalanche Diode). Dies ermöglicht präzise 3D-Karten der Umgebung (LiDAR) über weite Distanzen.¹⁵

Prognose: Die nächsten drei Jahre (2026–2029)

Die Entwicklung der I&SS-Sparte in den kommenden 36 Monaten wird von drei Megatrends geprägt sein: der Verschiebung von Imaging zu Sensing, der Transformation der Automobilindustrie und geopolitischen Anpassungsprozessen.

1. Vom Auge zum Gehirn: Die Ära des “Intelligent Sensing”

Sony wird die Integration von KI direkt auf dem Sensor forcieren. Wir werden Sensoren sehen, die nicht mehr nur ein RAW-Bild ausgeben, sondern bereits eine interpretierte Szene. Ein Sensor in einer Fabrik wird beispielsweise direkt „Fehler bei Bauteil X“ melden, ohne Bilddaten an einen zentralen Server senden zu müssen.⁴³ Die Auslieferung von Sensoren, die gleichzeitig RAW- (für KI-Erkennung) und YUV-Bilder (für die menschliche Anzeige) ausgeben können, wie der neue ISX038, wird zum Standard im Automobilbereich.²⁹

2. Automotive als neuer Wachstumsmotor

Der Anteil der Automotive-Sparte am Gesamtumsatz von I&SS soll signifikant steigen. Bis 2029 wird für den Markt der Automotive-Bildsensoren ein Wachstum auf 3,2 Milliarden USD prognostiziert.²⁵ Sony zielt darauf ab, bis 2026 einen Marktanteil von 43 % in diesem Segment zu erreichen.⁴⁶ Die zunehmende Anzahl an Kameras pro Fahrzeug (für ADAS und autonomes Fahren) wird den Rückgang der Kamera-Stückzahlen pro Smartphone mehr als kompensieren.

3. Geopolitische Diversifizierung und Produktionsrisiken

Sony wird seine Abhängigkeit von chinesischen Kunden (derzeit ein kritischer Umsatzfaktor) durch eine stärkere Fokussierung auf westliche Automobilhersteller und industrielle Anwendungen in den USA und Europa ausbalancieren müssen. Mögliche US-Zölle auf Halbleiter könnten die Margen belasten, doch Sonys einzigartige technologische Position bietet eine gewisse Preissetzungsmacht.¹⁹ Die volle Inbetriebnahme der JASM-Fabriken in Japan wird die Versorgungssicherheit für die Logikschichten der Sensoren ab 2026 zementieren.¹²

4. Technologische Sättigung im Smartphone-Bereich

In den nächsten drei Jahren wird die physische Größe der Smartphone-Sensoren an ihre Grenzen stoßen (Linsendicke, Kamerabuckel). Der Wettbewerb wird sich daher auf die „Computational Photography“ und neue Architekturen wie die Zwei-Schicht-Transistor-Pixel (TRISTA) verlagern, um auch aus kleineren Flächen noch mehr Dynamikumfang herauszupressen.²

Zusammenfassung und abschließende Bewertung

Sony Imaging & Sensing Solutions hat sich in den letzten zwei Jahrzehnten von einem Komponentenhersteller zu einem unverzichtbaren Architekten der digitalen Wahrnehmung entwickelt. Die konsequente Fokussierung auf technologische Durchbrüche wie BSI, Stacked CMOS und nun TRISTA hat eine technologische Hürde geschaffen, die selbst für finanzstarke Wettbewerber wie Samsung oder staatlich geförderte chinesische Firmen schwer zu überwinden ist.

Das Unternehmen steht heute an einem Wendepunkt: Während die mobile Fotografie eine Reifephase erreicht, beginnt die Ära des autonomen Sehens in der Robotik und Mobilität erst richtig. Sonys Fähigkeit, komplexe Logik und hochempfindliche Sensorik auf einem einzigen Chip zu vereinen, positioniert die Sparte als einen der wichtigsten Profiteure der KI-Revolution. Für die nächsten drei Jahre ist trotz makroökonomischer Risiken mit einer Fortsetzung des Wachstumskurses zu rechnen, getrieben durch eine höhere Wertschöpfung pro Sensor und die Erschließung neuer, sicherheitskritischer Märkte. Sony bleibt das „Auge“ der modernen Welt – ein Auge, das zunehmend lernt, nicht nur zu sehen, sondern auch zu verstehen.
